設備用途

        用于防盜門/防火門/醫療門/凈化門等各類鋼制、不銹鋼門框的框型成型，并按長度需求及斷面需求予以切斷。

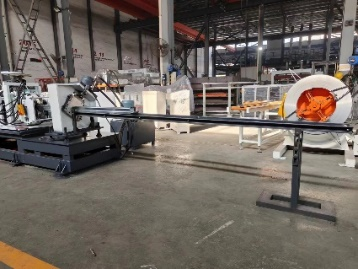

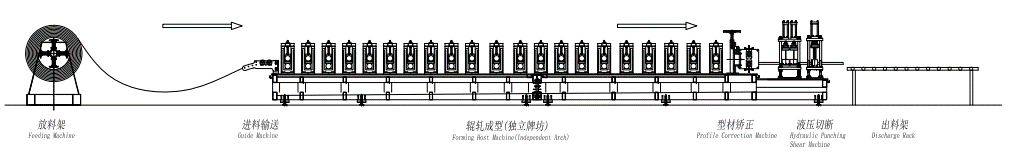

作業原理

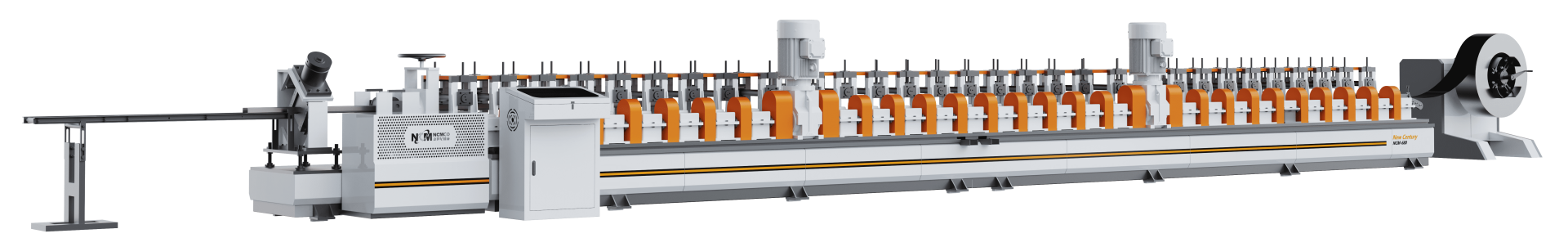

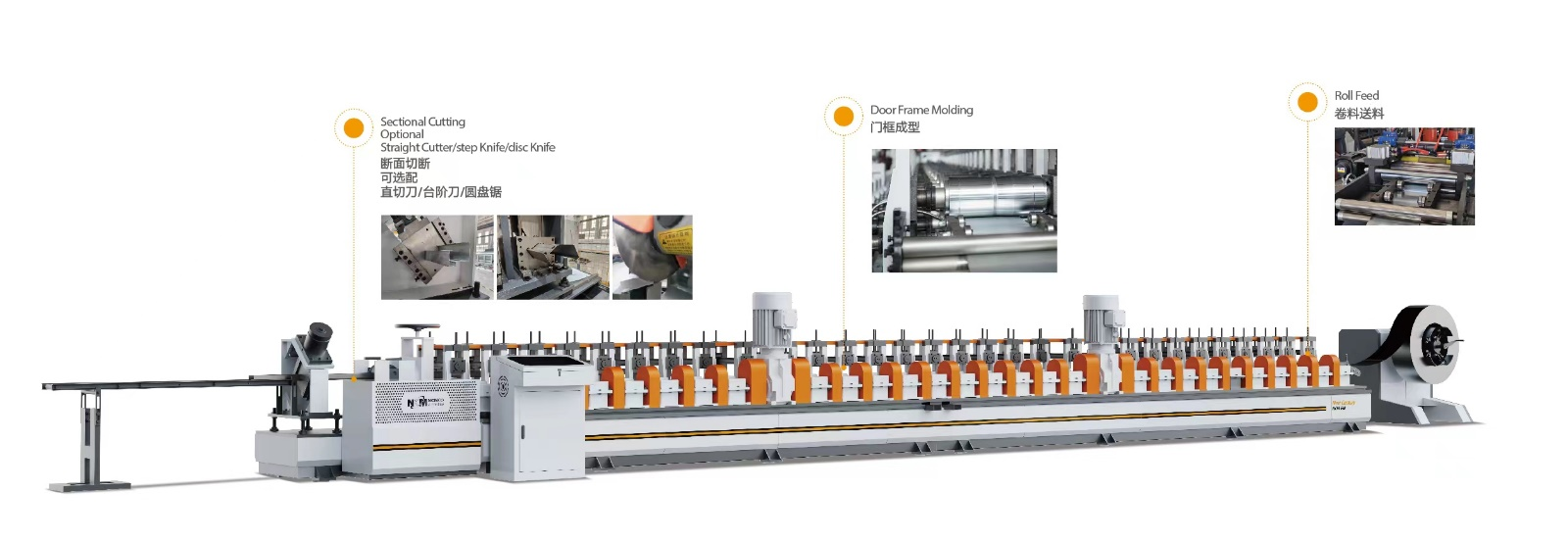

卷料送料后，通過冷彎成型的方式，實現門框框型的成型，成型完畢后，再通過液壓沖剪的方式，實現斷面成型及長度輸出，同時整線采用PLC控制系統，可按需定制門框長度，按需選取沖剪斷面，一臺設備即可實現整扇門框上框/鎖框/鉸鏈框的生產（諾下檔框材質框型一致亦可同步完成）。

產品特色

●  全自動化作業，一鍵啟關，一個普工即可操作，后續還可按需配置電腦下單軟件，實現辦公室下單，操作方便，自動化程度高；

●  全部工序均可在線上完成，無需額外的周轉空間及周轉怠工，最大化生產效率及場地利用；

●  切斷方式自由組合，一臺設備即可完成門框上框、鉸鏈框、鎖框的成型，無需額外配置其他設備；

●  流水線作業，批量生產，對于量產標框具有很高的生產效率，同時還能實現部分折彎方式無法實現的框型，適用性廣；

●  采用獨立牌坊結構＋齒輪箱結構，運行平穩，均勻有力，拆卸方便，更適合厚板生產；

技術參數

細節展示

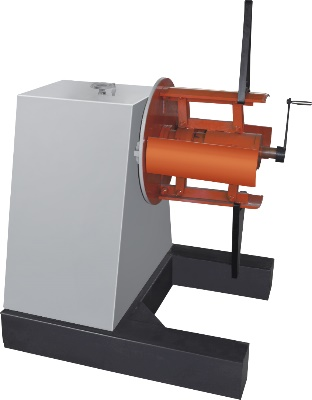

1、放料架：用于卷料的放置，實現自主送料

●  標配一臺放料架，最大可放置重量5T；

●  放料架采用手搖鎖緊+卡扣固定的方式，雙重保障，確保卷料不會滑落；

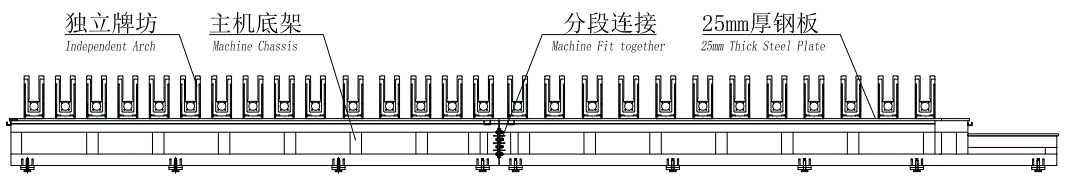

2、主機機架：設備主體結構，是設備的“脊椎骨”

●  主機底架采用方管拼焊而成，拼焊結構經過專業的受力分析，確保平穩扎實；

●  采用獨立牌坊結構，牌坊全部一次鍛打而成，工件精準度高；

●  牌坊和底架之間加鋪了30mm厚鋼板，并經數控龍門銑銑面，以此保障牌坊的水平性；

●  主體機架采用了分段結構，便于運輸，分段之間有專門的連接配件連接，形同一體；

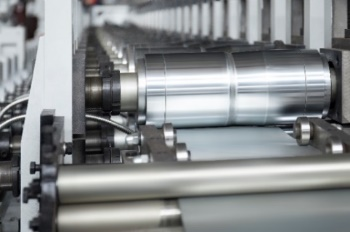

3、輥軋裝置：通過輥軋拉伸的方式，實現門框框型的成型

●  前置弧形進料導向轉置，可調節進料寬度，確保輥軋進料的穩定不跑料；

●  輥軋模具均采用<數控車床加工→熱處理→數控車床精車>的加工工藝，在確保模具的正圓率的同時，使其經久耐用不易磨損；

●  輥軋軸采用40Cr調質處理，并經數控車床加工而成，和輥軋模具精準契合，確保輥軋的水平性，減少拉伸過程中的波動；

●  輥軋完畢還會經由專門的矯正裝置進行調整，確保成型框型的完美契合；

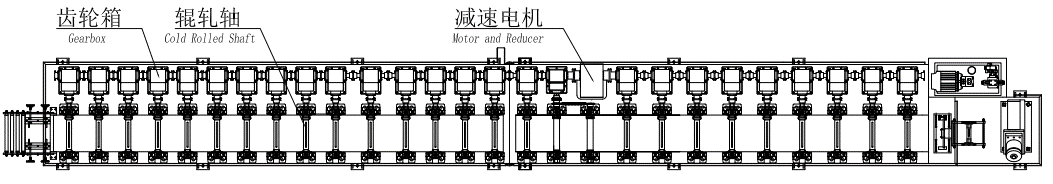

4、傳動裝置：通過齒輪箱傳動的方式，帶動輥軋裝置，使其能進行輥軋拉伸

●  傳動采用齒輪箱結構方式，運行平穩且噪音小，獨立模塊組合，便于后續的維修更換；

●  采用了立式減速機（電機和減速機二合一）的方式，減少了放置空間；

5、冷卻裝置：通過皂化水噴射的方式，達成輥軋過程中的散熱，同時減少摩擦

●  輥軋裝置旁均勻分布由冷卻水出水口，每個出水口均配有獨立的開關，可根據需求自行開關，以此來控制水流的大小；

●  機架設有回水系統，可自主回水至水箱，形成水循環，使得冷卻水可循環使用；

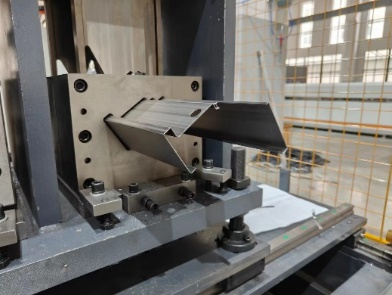

6、切斷裝置：通過液壓切斷的方式，使得門框斷面的切斷成型

●  切刀模具采用Cr12Mov材質，線切割加工而成，契合所需框型，同時經久耐用；

●  直切刀（主要用于門框斷面平切）或臺階刀（在完成門框斷面切斷的同時，直接進行插接口的切斷）可根據斷面需求隨意組合，一臺機器即可完成同一框型不同斷面的生產；

●  切斷方式采用了液壓加壓方式，力道更大，切斷面無毛刺；

●  各類液壓元件均采用進口或國際一線品牌產品，經久耐用；

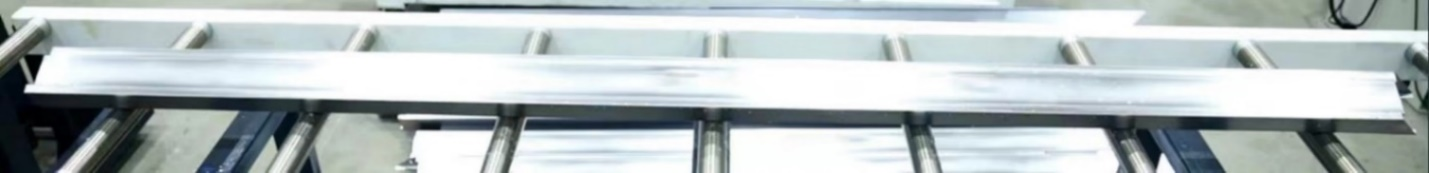

7、出料架：用于完工門框的接料；

●  標配一套出料架，切斷完畢自主接料，便于完工料框的下料；

●  出料架設有高低調節裝置，可按需調整高度，靈動性高；

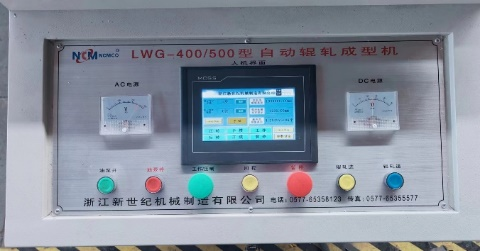

8、電控系統：設備控制系統；

●  整機采用PLC數控系統控制，可按需選配西門子/臺達/三菱等；

●  生產方式可獨立框批量生產，亦可一趟門框交替生產，生產方式靈活，可按需自行設置；

●  系統操作方式簡便，一鍵開機一鍵關機，一教就會，對工人技能要求低

隨機資料及隨機附件

1、隨機資料

2、隨機附件

用戶方應給予的配合

        1、電源：380V，50HZ，電壓波動量為-5%～+10%；當電壓有較大波動，用戶須配備穩壓器，否則會導致低壓電器處于非正常工作狀態，電器件壽命降低或損壞、加工產品報廢、電機報警導致停止工作、電腦硬盤損壞等問題。

        2、氣源：輸出 0.6Mpa 以上，干燥清潔的壓縮空氣，供氣量 0.3 立方米/分鐘；如果空氣干燥程度不夠，用戶應配備冷干機，否則會出現氣動部件進水致使活塞摩擦阻力變大，磨損密封圈導致漏氣等問題，尤其冬天容易結冰，導致氣動部件損壞加劇。

        3、環境溫度：0°C～+40°C；低于 0°C 會導致油水分離器、氣罐等可能有水的部件結冰，潤滑油因溫度過低導致過于粘稠，影響潤滑效果，從而導致部件的損壞或失效。

        4、環境濕度：相對濕度 20～80%RH(非冷凝)。

        5、遠離強振源及電磁干擾；如果距離過近用戶須配備濾波器，否則會引起電腦屏幕閃動、LED 燈閃動、驅動器報警、編碼器異常，或干擾其他臨近設備等問題。

        6、少灰塵、無有害及腐蝕性氣體的環境。

        7、設備工作時禁止斷電，并保持電壓穩定。
